隧道廣播解決方案

一、產品說明

ST-2110R 10路數字調頻廣播解調器（別稱：多路數字調諧器、多路收音頭）是一款專為廣播電視臺開發的廣播級的多路FM調頻廣播信號接收設備，該設備采用高靈敏度軟件無線電FM收音IC，具有實時場強檢測與信噪比監測功能。

該設備可作為調頻信號監聽與采集系統、“黑廣播”監測系統、廣播電臺信號覆蓋監測、隧道FM廣播覆蓋信號源解調等多種場所。該設備采用模塊化設計，射頻信號經過精密調整的 RF 分配網絡分配到各個解調模塊，SDR軟件無線電解調模塊可處理 87-108MHz 內的全頻帶 FM 信號，提供高信噪比、高隔離度的立體聲信號輸出。內置場強與信噪比檢測單元提供精度為 ±2db 的監檢測精度，設備具有TTL串行通信接口、RJ45網絡通信接口，可通過計算機等設備設置每一路的接收頻率和輸出音量，也可以通過掃頻檢測從87—108MHz的所有頻率的場強和信噪比。

二、性能特點

1. 10路調頻廣播調諧器，用戶可設置每一路的接收頻率。
2. 內置LNA低噪聲放大器，保證在小信號時，解調出高信噪比音頻，
3. SDR軟件無線電接收，零中頻設計具有極高的接收靈敏度。
4. 極高的接收靈敏度，不低于5dBuv。
5. 監測、顯示調頻信號的場強和信噪比。
6. 解調輸出的音頻音量每路均單獨可調。
7. 具有掃頻功能，可檢測87MHz—108MHz所有頻率的場強和信噪比。
8. 內置揚聲器，用戶可設置監聽頻率，音量可通過電位器調節。
9. 1U 標準機箱，結構緊湊，功耗低。

三、面板說明

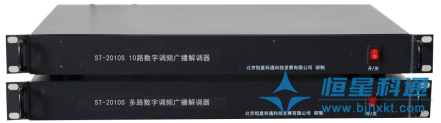

ST-2010S 10路數字調頻廣播解調器前、后面板如上圖所示，前面板有電源開關，后面板有一路RF-IN射頻輸入、10路立體聲音頻輸出、一路TTL通訊接口、監聽電位器和電源輸入。

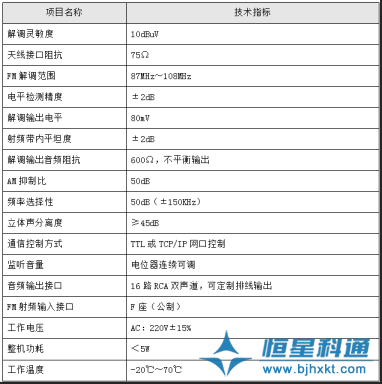

四、產品技術指標

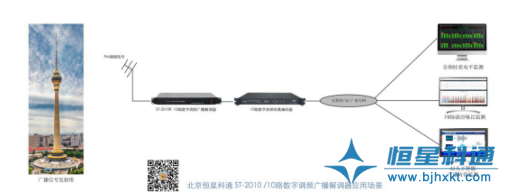

五、產品應用場景







黑廣播監測系統：本機器具有87-108MHz全頻段掃描功能、場強信噪比檢測功能，可自動循環掃描監測，自動發現非法廣播信號，可用于黑廣播頻率監測，可將監測結果通過網絡傳輸?shù)奖O(jiān)測中心。

發射臺站信號監測：可同時監測1-10FM廣播信號，對10路FM信號的場強、信噪比進行實時監測，場強信噪比發生突變可實現自動報警。也可將監測音頻信號送給監測主機實現柱狀點頻顯示。配合我公司8路數據采集板，可實現8路FM信號遠程采集、網路傳輸、本地自動錄音等功能。

隧道廣播信號選頻：可用于隧道廣播信號選頻，可同時選擇10路FM信號，送給多路調制器，采用解調二次調制的方式具有信噪比高、射頻輸出電平平坦等特點。

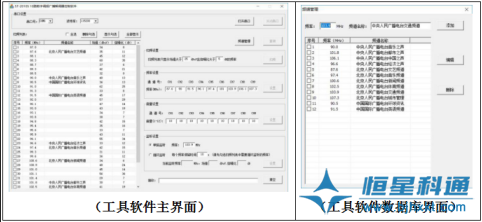

六、控制軟件

控制軟件具有信號搜索、場強與信噪比檢測、音量控制等功能，并可根據當?shù)仡l率設置白名單、黑名單。

可進行10路接收頻率批量設置，可進行單路監聽、多路循環監聽。
